Badger Meter UK (ATI) Q46S/66 Sulfiet

De Q46S/81 sulfiet sensor is een sensor voor het meten van opgeloste sulfiet in o.a. drinkwater. Sulfiet kan van nature voorkomen in waterbronnen en is een van de meest voorkomende opgeloste stoffen in regenwater. Hoge concentraties sulfiet kunnen een laxerend effect hebben.

Werking

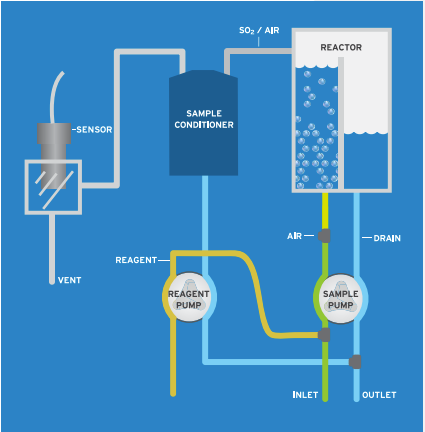

Het direct meten van sulfiet (SO3=) in een oplossing is relatief lastig. Daarom meet de Q46S/66 niet de concentratie Sulfiet in het water, maar in de gasfase. Hiervoor wordt een kleine hoeveelheid monster in het systeem gepompt en gemengd met zuur. Door deze toevoeging wordt het sulfiet ion omgezet naar zwaveldioxidegas. Dit gas wordt in het systeem gemeten.

Kenmerken en voordelen

• Gasfase meting
• Onderhoudsarm
• Betrouwbare me ting

Technische specificaties

• Meetbereik: 0 – 2 of 0 – 20 ppm
• Nauwkeurigheid: ± 0.03 ppm
• Herhaalbaarheid: ± 0.01 ppm
• Lineariteit: 0,5 % van het meetbereik
• Voeding:
  • 100-240 VAC, ± 10%, 50/60 Hz
• Analoge uitgangen: Twee geïsoleerde 4-20 mA, 500 Ω belasting max.
• Digitale uitgang: Profibus-DP, Modbus-RTU of Ethernet-IP
• Relais: Drie SPDT, 6A @250 VAC, 5A @24 VDC
• Display: 4-cijferig, 0,75” numeriek LCD-scherm met 12-digitale tweede regel, LED-achtergrondverlichting.
• Behuizing: NEMA 4X (IP-66)  Polycarbonaat V-0 Ontvlambaarheid
• Werktemperatuur: -20 tot 60°C

Chemische module

• SO2 gassensor met membraan
• Reactietijd: 95% in 3 minuten
• Sensorkabel: 25 voet standaard, 100 voet maximum
• Reactietijd: 95% in 3 minuten
• Monsterpomp: Interne slangenpomp, 7 cc/min.
• Zure pomp: interne slangenpomp, 0,1 cc/min
• Voeding
• 115 of 230 VAC
• Werktemperatuur: 2 - 50°C
• Reagentia verbruik: ± 4,5 liter per 25 dagen
