Badger Meter UK (ATI) Q46/76 Troebelheid

De Q46/76 Troebelheidssensor is specifiek ontwikkeld voor de toepassing in drink- of oppervlaktewater applicaties. Verandering van troebelheid kan duiden op een niet goed werkende filter, plotselinge verandering van druk en/of flow etc. Alles met het gevolg dat er een probleem is met de waterkwaliteit. Hierdoor is troebelheid een van de belangrijkste/kritische parameters voor drinkwaterbedrijven. Met de Q46/76 worden de veranderingen van troebelheid snel en accuraat gemeten in een instelbaar meetbereik van 0 – 400 NTU.

Werking

De meting is een optische meting voor troebelheid. Hiervoor zit er op de vlakke kopzijde van de sensor een lichtbron en een ontvanger. De lichtbron staan onder een hoek van 45 graden ten opzichte van het medium. De ontvanger (fotodiode) meet onder een hoek van 90 graden de lichtverstrooiing. Het gedetecteerde signaal is een maat voor de troebelheid. Door periodiek het lichtsignaal pulserend uit te sturen kan de sensor automatisch het nulpunt bijstellen.

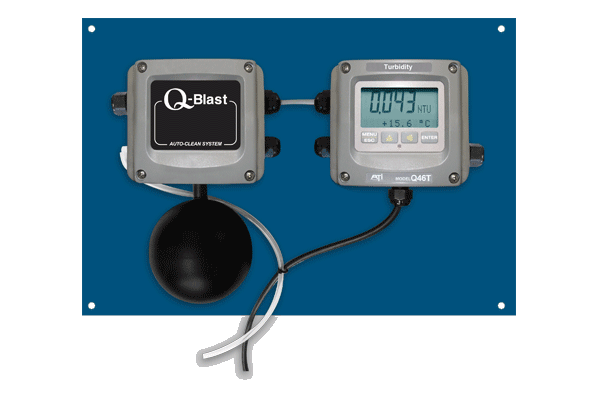

De sensor kan uitgebreid worden met het Air Blast AutoClean-systeem, hiermee wordt de sensor automatisch gereinigd met perslucht. Door deze aanvulling is de sensor ook toepasbaar in vuilwatertoepassingen.

Kenmerken en voordelen

• Reagentiavrij
• Continu meting
• Onderhoudsarm
• Automatische controle en bijstelling van het nulpunt
• Geïntegreerde PID-regelaar naar 1 analoge signaal uitgang
• Data output: Analoog, Profibus-DP, Modbus-RTU of Ethernet-IP

Technische specificaties

• Meetbereik: 0-2,000 / 20,00 / 400,0 NTU Nauwkeurigheid: 0,5% van het geselecteerde bereik
• Herhaalbaarheid: 0,3% van het geselecteerde bereik
• Niet-lineariteit: 0,1% van geselecteerd bereik
• Temperatuurafwijking: 0,01% van span/°C
• Voeding:
  • 100-240 VAC, +/- 10%, 50/60 Hz,
  • 12-24 VDC, 500 mA max.
• Analoge uitgangen: Twee geïsoleerde 4-20 mA, 500 Ω belasting max. (3e uitgang optioneel)
• Digitale uitgang: Profibus-DP, Modbus-RTU of Ethernet-IP
• Relais: Drie SPDT, 6A @250 VAC, 5A @24 VDC (3 extra SPST niet-geïsoleerd, 1A @30 VDC optioneel)
• Display: 4-cijferig, 0,75” numeriek LCD-scherm met 12-digitale tweede regel, LED-achtergrondverlichting.
• Behuizing: NEMA 4X Polycarbonaat V-0 Ontvlambaarheid
• Werktemperatuur: -40 tot 60°C
