Badger Meter UK (ATI) Q46/88 Droge stof

De Q46/88 droge stof sensor is een optische sensor voor de continue meting van droge stof in water. De sensor is zeer goed toepasbaar in diverse afvalwaterstromen om een direct beeld te krijgen over de veranderingen in de droge stof concentratie. De sensor is voorzien van een automatische reiniging met perslucht waardoor de nauwkeurigheid van de sensor maximaal is en het onderhoud aan de sensor minimaal.

Werking

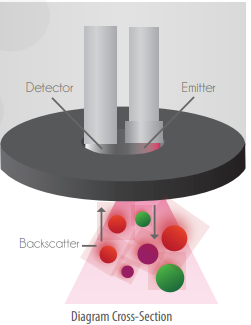

De sensor is een optische sensor waarbij de reflectie “Back scattering” van dit licht wordt gemeten. Hiervoor zit er in de sensor een Infrarood lichtbron en ontvanger. De sensor stuurt een lichtsignaal uit waarna de ontvanger de hoeveelheid terugkaatsend licht meet. De mate van dit terugkaatsende licht is een maat voor de concentratie droge stof. De toepassing van een infra rood lichtbron zorgt voor minimale invloed van verandering van kleur op de gemeten concentratie droge stof maar ook voor een lange levensduur van de sensor. Door toepassing van het Air Blast AutoClean-systeem wordt de sensor automatisch gereinigd met perslucht waardoor de metingen nauwkeurig blijven en het onderhoud aan de sensor minimaal is.

Kenmerken en voordelen

• Continue meting
• Automatische reiniging met perslucht
• Onderhoudsarm
• Geïntegreerde PID regelaar naar 1 analoge signaal uitgang
• Data output: Analoog, Profibus-DP, Modbus-RTU of Ethernet-IP

Technische specificaties

• Meetbereik: 0 – 100 / 1000 mg/ltr of 0 – 10 g/ltr
• Nauwkeurigheid: ± 2% van geselecteerde meetbereik
• Herhaalbaarheid: ± 1% van geselecteerde meetbereik
• Niet-lineariteit: 2% van geselecteerde meetbereik
• Temperatuurafwijking: 0,01% van span/°C
• Voeding:
  • 100 - 240 VAC, 50/60 Hz, 10VA max
  • 12 – 24 VDC, 500 mA max.
• Analoge uitgangen: Twee geïsoleerde 4-20 mA, 500 Ω belasting max. (3e uitgang optioneel)
• Digitale uitgang: Profibus-DP, Modbus-RTU of Ethernet-IP
• Relais: Drie SPDT, 6A @250 VAC, 5A @24 VDC (3 extra SPST niet-geïsoleerd, 1A @30 VDC optioneel)
• Display: 4-cijferig, 0,75” numeriek LCD-scherm met 12-digitale tweede regel, LED-achtergrondverlichting.
• Behuizing: NEMA 4X Polycarbonaat V-0 Ontvlambaarheid
• Werktemperatuur: -20 tot 60°C
