Badger Meter UK (ATI) Q46C4 Geleidbaarheid

De Q46C geleidbaarheid is een sensor voor de continue meting van geleidbaarheid. De geleidbaarheidssensor wordt voornamelijk toegepast voor het meten van de concentratie zouten in een vloeistof. Deze sensor is in drie uitvoeringen leverbaar elk met zijn eigen

De Q46C4 is specifiek ontwikkeld voor het meten van de geleidbaarheid in hogere concentraties.

Alternatieve uitvoeringen zijn:

• C2, 2 pins, voor het meten van lage concentraties geleidbaarheid, zie Q46C2
• CT, Contactloos, voor het meten van de geleidbaarheid in sterkvervuilende of corrosieve applicaties, zie Q46CT

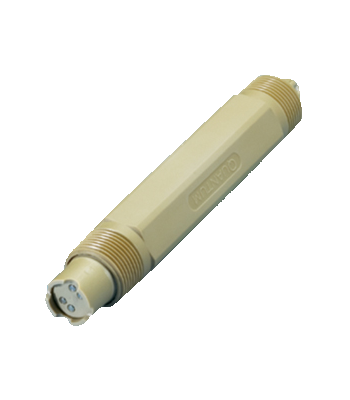

Werking C4 sensor

In de sensor zitten vier elektroden Op 2 van deze elektroden wordt een wisselende gelijkspanning gezet. Hierdoor gaat er een stroom door het medium lopen. De hoogte van deze stroom is afhankelijk van de vrije ionen in het medium die tussen de elektroden kunnen bewegen. Hoe meer ionen er in het water zijn opgelost, hoe lager de weerstand en hoe hoger de elektrische geleidbaarheid. Wanneer er veel ionen in het water zitten zullen deze ionen elkaar willen afstoten (Polarisatie). Dit leidt tot een afname van de stroom in het medium en dus een afname van de nauwkeurigheid van de geleidbaarheidssensor. Door ook de stroom te meten op de twee spanningsloze elektroden te meten wordt de meting automatisch gecompenseerd voor deze polarisatie.

Kenmerken en voordelen

• Speciaal voor hogere concentraties geleidbaarheid
• Onderhoudsarm
• Leverbaar als inline, Onderdompeling en “Sanitary style” sensor
• Geïntegreerde PID regelaar naar 1 analoge signaal uitgang
• Data output: Analoog, Profibus-DP, Modbus-RTU of Ethernet-IP

Technische specificaties

• Meetbereik: 0- 2000 µS / 2000 S
• Nauwkeurigheid: ± 0,5% van het geselecteerde meetbereik
• Herhaalbaarheid: ± 0,3% van het geselecteerde meetbereik
• Niet-lineariteit: 0,1% van geselecteerd bereik
• Temperatuurafwijking: 0,01% van span/°C
• Voeding
  • 100-240 VAC, 50/60 Hz, 10VA max
  • 12-24 VDC, 500 mA max.
• Analoge uitgangen: Twee geïsoleerde 4-20 mA, 500 Ω belasting max. (3e uitgang optioneel)
• Digitale uitgang: Profibus-DP, Modbus-RTU of Ethernet-IP
• Relais: Drie SPDT, 6A @250 VAC, 5A @24 VDC (3 extra SPST niet-geïsoleerd, 1A @30 VDC optioneel)
• Display: 4-cijferig, 0,75” numeriek LCD-scherm met 12-digitale tweede regel, LED-achtergrondverlichting.
• Behuizing: NEMA 4X Polycarbonaat V-0 Ontvlambaarheid
• Werktemperatuur: -20 tot 60°C
