Badger Meter UK (ATI) Q46CT Geleidbaarheid

De Q46C geleidbaarheid is een sensor voor de continue meting van geleidbaarheid. De geleidbaarheidssensor wordt voornamelijk toegepast voor het meten van de concentratie zouten in een vloeistof. Deze sensor is in drie uitvoeringen leverbaar elk met zijn eigen specifieke toepassingen en nauwkeurigheden.

De Q46CT (Toroidal) is specifiek ontwikkeld voor het meten van de geleidbaarheid in sterkvervuilende of corrosieve applicaties.

Alternatieve uitvoeringen zijn:

• C2, 2 pins, voor het meten van lage concentraties geleidbaarheid, zie Q46C2
• C4, 4 pins, voor het meten van hogere concentraties geleidbaarheid , zie Q46C4

Werking CT sensor

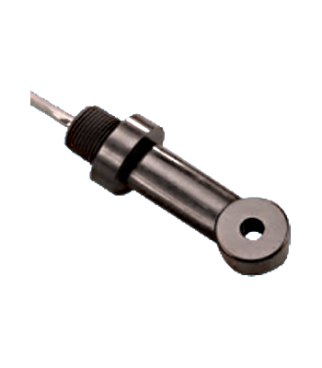

Een Toriodal geleidbaarheidssensor is een sensor waarbij de elektroden zijn vervangen door twee spoelen welke door de behuizing van het medium zijn gescheiden. Deze sensor wordt veelal toegepast in vervuilende toepassingen of toepassingen in corrosieve applicaties.

In plaats van twee of vier elektroden worden nu twee spoelen gebruikt die door de behuizing van het medium gescheiden zijn.

In de primaire spoel wordt gebruikt voor het creëren van continu wisselend magnetisch veld waardoor er een stroom in het water ontstaat. De aanwezige ionen in het water beïnvloeden deze stroom. De tweede meetspoel meet de nog aanwezige stroom. De grootte van deze stroom is evenredig met de geleidbaarheid.

Kenmerken en voordelen

• Speciaal voor sterk vervuilende en corrosieve applicaties
• Onderhoudsarm
• Geïntegreerde PID regelaar naar 1 analoge signaal uitgang
• Data output: Analoog, Profibus-DP, Modbus-RTU of Ethernet-IP

Technische specificaties

• Meetbereik: 0-200 µS ; 0 – 2 / 2000 mS of 0 – 2 S
• Nauwkeurigheid: ± 0,5% van het geselecteerde meetbereik of 0,02 ppm
• Herhaalbaarheid: ± 0,3% van het geselecteerde meetbereik of 0.01 ppm
• Niet-lineariteit: 0,1% van geselecteerd bereik
• Temperatuurafwijking: 0,01% van span/°C
• Voeding:

• 100-240 VAC, 50/60 Hz, 10VA max
• 12-24 VDC, 500 mA max.

• Analoge uitgangen: Twee geïsoleerde 4-20 mA, 500 Ω belasting max. (3e uitgang optioneel)
• Digitale uitgang: Profibus-DP, Modbus-RTU of Ethernet-IP
• Relais: Drie SPDT, 6A @250 VAC, 5A @24 VDC (3 extra SPST niet-geïsoleerd, 1A @30 VDC optioneel)

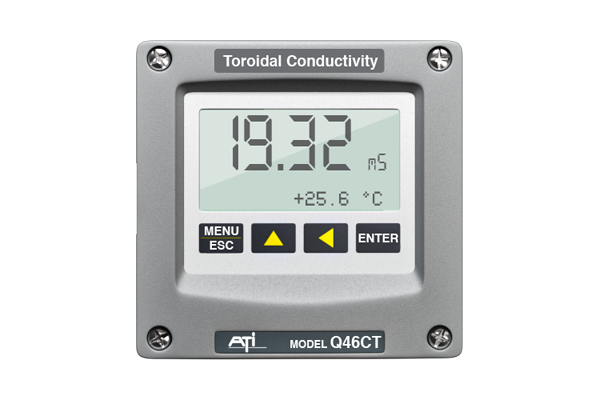

• Display: 4-cijferig, 0,75” numeriek LCD-scherm met 12-digitale tweede regel, LED-achtergrondverlichting.
• Behuizing: NEMA 4X Polycarbonaat V-0 Ontvlambaarheid
• Werktemperatuur: -20 tot 60°C
