Badger Meter UK (ATI) Q46D Zuurstof (DO)

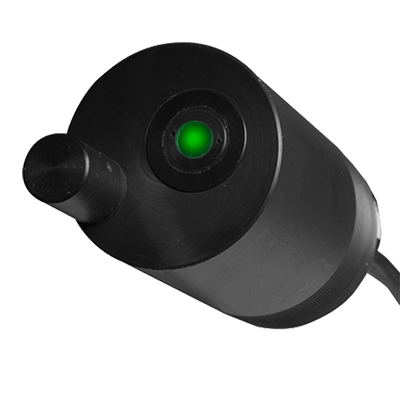

De Q46D is een optische zuurstofsensor die de concentratie opgeloste zuurstof en temperatuur in het water meet.

De Q46D zuurstofsensor maakt gebruik van op fluorescentie gebaseerde technologie om betrouwbare en continue de opgeloste zuurstof te meten. De sensor is uitgevoerd met een perslucht aansluiting voor het automatisch reinigen van de sensor. Middels deze automatische reiniging wordt het onderhoud aan de sensor geminimaliseerd en zijn de meetwaarden betrouwbaar en nauwkeurig. Door de toepassing van deze automatische reiniging is de sensor zeer goed toepasbaar in vervuilende applicaties.

Werking

De lichtbron in de sensor stuurt een bepaalde kleur en intensiteit aan licht uit aan een licht absorberend materiaal. Door de aanwezigheid van zuurstof ionen wordt het licht gedoofd. Hoe hoger de concentratie zuurstof hoe hoger de uitdoving. De mate van uitdoving is recht evenredig met de concentratie zuurstof.

Kenmerken en voordelen

• Onderhoudsarm
• Betrouwbare en nauwkeurige meting
• Lange levensduur

Technische specificaties

• Meetprincipe: Fluorescentie
• Meetbereik: 0- 40 ppm
• Nauwkeurigheid: 0,5% van het geselecteerde meetbereik of 0,02 ppm
• Herhaalbaarheid: 0,3% van het geselecteerde meetbereik of 0,01 ppm
• Voeding:
  • 90-260 VAC, 50/60 Hz, 10VA max
  • 12-24 VDC, 500 mA max.
• Analoge uitgangen: Twee geïsoleerde 4-20 mA, 500 Ω belasting max. (3e uitgang optioneel)
• Digitale uitgang: Profibus-DP, Modbus-RTU of Ethernet-IP
• Relais: Drie SPDT, 6A @250 VAC, 5A @24 VDC (3 extra SPST niet-geïsoleerd, 1A @30 VDC optioneel)
• Display: 4-cijferig, 0,75” numeriek LCD-scherm met 12-digitale tweede regel, LED-achtergrondverlichting.
• Behuizing: NEMA 4X Polycarbonaat V-0 Ontvlambaarheid
• Werktemperatuur: -40 tot 60°C
• Onderhoudsarm
