Badger Meter UK (ATI) Q46H62 Vrij Chloor

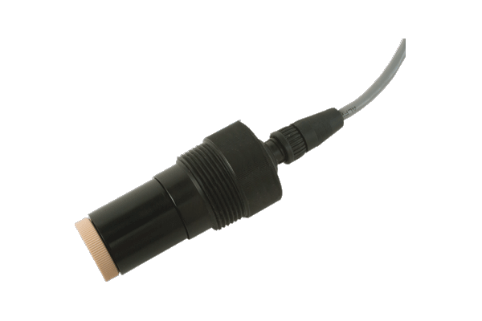

De Q46H/62 vrij chloorsensor is een sensor voor de continue meting van vrij chloor. Welke zeer goed toepasbaar is in “schone” applicaties zoals drink- of proceswater applicaties. Waarbij het meetsignaal gebruikt kan worden voor de bewaking van de chloor concentratie of de aansturing van de chloordosering. De sensor is zo ontworpen dat het onderhoud aan de sensor minimaal is.

Werking

De stroomcel met constante opvoerhoogte zorgt ervoor dat er een constante waterstroom over het oppervlak van de sensor stroomt, waardoor betrouwbare en nauwkeurige meetwaarden worden verkregen. Wanneer de druk en flow constant zijn hoeft deze doorstroomcel niet gebruikt te worden en kan de sensor direct in een leiding of het medium geplaatst worden.

Voor de meting wordt een galvanische sensor toegepast waarbij de meetelektrode van het water wordt gescheiden door een ion selectief membraan. Als het water langs het membraan stroom zullen chloor ionen door het membraan heen trekken. Deze ionen zorgen voor een stroomverschil over de sensor. Dit verschil is een maat voor de concentratie vrij chloor. Voor een stabiele meting is het noodzakelijk dat de druk en flow over de sensor constant zijn. De meting kan worden uitgebreid met een pH meting om veranderingen van pH te compenseren in de vrij chloor meting waardoor er een nog nauwkeurigere en betrouwbaardere meting van vrij chloor behaald wordt.

Kenmerken en voordelen:

• Reagentiavrij
• Automatische pH compensatie
• Onderhoudsarm
• Geïntegreerde PID regelaar naar 1 analoge signaal uitgang
• Data output: Analoog, Profibus-DP, Modbus-RTU of Ethernet-IP

Technische specificaties:

• Meetbereik: 0-2 / 20 / 200 ppm
• Nauwkeurigheid: 0,5% van het geselecteerde meetbereik of 0,02 ppm
• Herhaalbaarheid: 0,3% van het geselecteerde meetbereik of 0,01 ppm
• Niet-lineariteit: 0,1% van geselecteerd bereik
• Temperatuurafwijking: 0,01% van span/°C
• Voeding:
  • 90-260 VAC, 50/60 Hz, 10VA max
  • 12-24 VDC, 500 mA max.
• Analoge uitgangen: Twee geïsoleerde 4-20 mA, 500 Ω belasting max. (3e uitgang optioneel)
• Digitale uitgang: Profibus-DP, Modbus-RTU of Ethernet-IP
• Relais: Drie SPDT, 6A @250 VAC, 5A @24 VDC (3 extra SPST niet-geïsoleerd, 1A @30 VDC optioneel)
• Display: 4-cijferig, 0,75” numeriek LCD-scherm met 12-digitale tweede regel, LED-achtergrondverlichting.
• Behuizing: NEMA 4X Polycarbonaat V-0 Ontvlambaarheid
• Werktemperatuur: 0 tot 50°C
• Reactietijd: 90% in 60 seconden
