Badger Meter UK (ATI) Q46P/R pH

De Q46P pH sensor is een sensor voor de continue meting van pH. Het meten van pH is een van de meest toegepaste meting in water. Vaak wordt er gedacht dat je elke pH sensor in elke toepassing kunt inzetten. Dit is helaas niet waar. Er is geen pH sensor die in wel vuil als schoon of ultra puur water goed meet. Door de meettechniek en de applicatie goed te begrijpen kan de juiste sensor worden geselecteerd. Binnen ons leveringspakket hebben wij diverse uitvoeringen voor diverse applicaties.

Conventionele pH sensor

De meest toegepaste pH sensoren hebben een glazen meetelektrode die gevoelig is voor waterstofionen en een zilver/zilverchloride referentie element. Het referentie element zit in de met elektrolyt gevulde sensor en elektrisch met de vloeistof verbonden door een poreuze referentie verbinding (zoutbrug). De glaselektrode is in direct contact met de vloeistof.

De sensor is zeer goed toepasbaar is schoonwater applicaties waarbij de geleidbaarheid boven de 50 µS moet zijn. De elektrode heeft een normale levensduur van 2- 3 jaar, afhankelijk van de toepassing.

“High Purity” sensor

Voor zeer schoonwater kunnen we de “High purity” pH sensor leveren waarbij de referentie op een andere manier belast wordt waardoor de sensor ook onder de 50µS toepasbaar is.

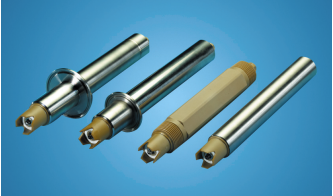

Differentiële sensor

In dit model sensor is het zilver/zilverchloride referentie element vervangen voor een pH gevoelig glas electrode die gelijk is aan de meet electrode. Deze electrode zit in de sensor en is gevuld met een pH buffer van pH 7. De sensor meet het spanningsverschil tussen de bufferelektrode en de meetelektrode. Deze sensor is zeer goed toepasbaar in de meer vervuilde toepassingen zoals communaal of industrieel afvalwater. Met name in toepassingen waarbij er zwavel in het water zit is deze sensor zeer goed toepasbaar. Waar de zwavel bij de conventionele sensor het zilver/zilverchloride referentie element kan aantasten, is dit bij deze sensor niet van toepassing.

Automatische reiniging

Om vervuiling van de sensor te voorkomen kan de pH sensor uitgevoerd worden met een automatische reiniging met perslucht.

Kenmerken en voordelen

• Reagentiavrij
• Onderhoudsarm, eventueel uitbreid baar met automatische reiniging
• Geïntegreerde PID regelaar naar 1 analoge signaal uitgang
• Data output: Analoog, Profibus-DP, Modbus-RTU of Ethernet-IP

Technische specificaties

• Meetbereik: 0 - 14
• Nauwkeurigheid: 0,5 % van het meetbereik
• Herhaalbaarheid: 0,3 % van het meetbereik
• Niet-lineariteit: 0,1% van geselecteerd bereik
• Temperatuurafwijking: 0,01% van span/°C
• Voeding:
  • 100-240 VAC, 50/60 Hz, 10VA max
  • 12-24 VDC, 500 mA max.
• Analoge uitgangen: Twee geïsoleerde 4-20 mA, 500 Ω belasting max. (3e uitgang optioneel)
• Digitale uitgang: Profibus-DP, Modbus-RTU of Ethernet-IP
• Relais: Drie SPDT, 6A @250 VAC, 5A @24 VDC (3 extra SPST niet-geïsoleerd, 1A @30 VDC optioneel)
• Display: 4-cijferig, 0,75” numeriek LCD-scherm met 12-digitale tweede regel, LED-achtergrondverlichting.
• Behuizing: NEMA 4X Polycarbonaat V-0 Ontvlambaarheid
• Werktemperatuur: -20 tot 60°C
