Badger Meter UK (ATI) Q46F/82 Fluoride

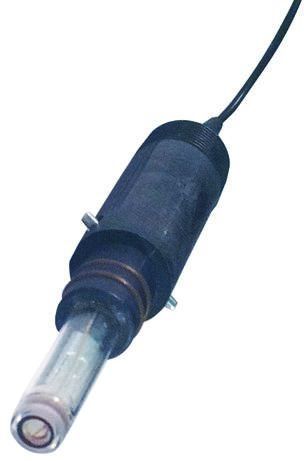

De Q46F/82 is een Ion Selectieve (ISE) Fluoride sensor, die betrouwbaar het fluoridegehalte in water kan meten in een instelbaar meetbereik van 0- 2000 ppm. De Fluoride meting is leverbaar als directe meting of als analyser.

Directe meting van Fluoride

ATI's Model Q46F/82 Fluoridemonitor biedt een continue meting van de vrije fluorideconcentratie in drinkwater. De stroomcel met constante opvoerhoogte zorgt ervoor dat er een constante waterstroom over het oppervlak van de sensor stroomt, waardoor betrouwbare en nauwkeurige meetwaarden worden verkregen. Wanneer de druk en flow constant zijn, hoeft deze doorstroomcel niet gebruikt te worden en kan de sensor direct in een leiding of het medium geplaatst worden.

Voor de meting wordt een galvanische sensor toegepast waarbij de meetelektrode van het water wordt gescheiden door een ion selectief membraan. Als het water langs het membraan stroom zullen vrije fluoride ionen door het membraan heen trekken. Deze ionen zorgen voor een stroomverschil over de sensor. Dit verschil is een maat voor de concentratie vrije fluoride. Voor een stabiele meting is het noodzakelijk dat de druk en flow over de sensor constant zijn.

Kenmerken en voordelen

• Reagentiavrij
• Onderhoudsarm
• Geïntegreerde PID regelaar naar 1 analoge signaal uitgang
• Data output: Analoog, Profibus-DP, Modbus-RTU of Ethernet-IP

Technische specificaties

• Meetbereik: 0-20 / 200 / 2000 ppm
• Nauwkeurigheid: ± 1mV concentratie equivalent (0,1 ppm op 1 ppm en 0,5 ppm bij 10 ppm)
• Herhaalbaarheid: ±0,5mV concentratie equivalent
• Responsie tijd: T90= 60 seconden
• Voeding:
  • 100-240 VAC, 50/60 Hz, 10VA max
  • 12-24 VDC, 500 mA max.
• Analoge uitgangen: Twee geïsoleerde 4-20 mA, 500 Ω belasting max. (3e uitgang optioneel)
• Digitale uitgang: Profibus-DP, Modbus-RTU of Ethernet-IP
• Relais: Drie SPDT, 6A @250 VAC, 5A @24 VDC (3 extra SPST niet-geïsoleerd, 1A @30 VDC optioneel)
• Display: 4-cijferig, 0,75” numeriek LCD-scherm met 12-digitale tweede regel, LED-achtergrondverlichting.
• Behuizing: NEMA 4X Polycarbonaat V-0 Ontvlambaarheid
• Werktemperatuur: -20 tot 60°C
• Onderhoudsarm

Indirecte meting van Fluoride

De indirecte meting voor Fluoride wordt toegepast in applicaties waarbij er een nauwkeurige meting van fluoride nodig is of waarbij de procesomstandigheden zoals pH of andere spanningen in het water instabiel zijn. Het te meten water wordt middels een pomp in het systeem gebracht. Aan dit monster wordt een bepaalde hoeveelheid buffer vloeistof toegevoegd zodat de omstandigheden stabiel worden. Door toevoeging van een kalibratie vloeistof kan de sensor automatisch gekalibreerd worden. De frequentie van deze kalibratie is instelbaar.

Kenmerken en voordelen

• Onderhoudsarm
• Geïntegreerde PID regelaar naar 1 analoge signaal uitgang
• Data output: Analoog, Profibus-DP, Modbus-RTU of Ethernet-IP

Technische specificaties

• Meetbereik: 0-20 / 200 / 2000 ppm
• Nauwkeurigheid: 1% van het ingestelde meetbereik of 0,1 ppm
• Herhaalbaarheid: 0,5 % van het ingestelde meetbereik of 0,05 ppm
• Responsie tijd: T90= 50 seconden
• Voeding:
  • 100-240 VAC, 50/60 Hz, 10VA max
  • 12-24 VDC, 500 mA max.
• Analoge uitgangen: Twee geïsoleerde 4-20 mA, 500 Ω belasting max. (3e uitgang optioneel)
• Digitale uitgang: Profibus-DP, Modbus-RTU of Ethernet-IP
• Relais: Drie SPDT, 6A @250 VAC, 5A @24 VDC (3 extra SPST niet-geïsoleerd, 1A @30 VDC optioneel)
• Display: 4-cijferig, 0,75” numeriek LCD-scherm met 12-digitale tweede regel, LED-achtergrondverlichting.
• Behuizing: NEMA 4X Polycarbonaat V-0 Ontvlambaarheid
• Werktemperatuur: -20 tot 60°C
• Onderhoudsarm
